通用型自潤軸承

材料簡介

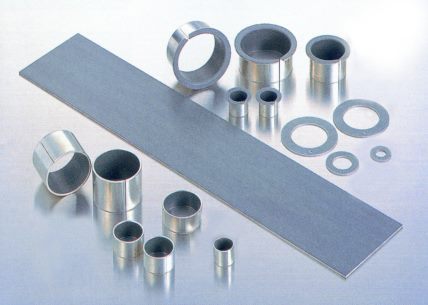

該產品以優質低碳鋼板為基體，中間燒結多孔青銅層，表面軋製 PTFE 和 Pb 的混合物。他能提供較好的自潤滑、耐磨損、低摩擦的性能，充分發揮了金屬和多元素聚合物的優點，產品應用已廣泛取代滾珠、針狀、直線等軸承。

使用範圍

1. 為節省給油設計、修護、保養等預算及避免給油麻煩時。
2. 要減少軸承的摩擦到最小限度時。
3. 因低速高負荷的運轉、斷續運轉、搖擺運轉等，引起潤滑油循環不良時。
4. 使用塑膠及其他軸承 · 因負荷過重或不能保持其尺寸精密度時。
5. 在高溫 +278℃ 或低溫 -190℃ 下的使用時。
6. 水、化學藥品等液體中或蒸氣中用時。
7. 使用潤滑油會引起污染 · 或其他原因不適宜使用其他軸承時。

優越的性能

1. 軸承面的動摩擦係數和靜摩擦係數極小，所以在無潤滑油下能徑向軸向滑轉順暢 · 不致發生所謂搖晃滑動 · 亦可在潤滑油中使用。
2. 可在 -190℃ ∼ +278℃ 溫度範圍使用。
3. 適合高負荷、衝擊負荷、斷續運轉、搖擺運轉等使用。
4. 不會發生靜電現象。（組立時的電氣抵抗是接觸面積每 1cm²　1 ∼ 9 ohm 範圍）
5. 軸承面具有耐化學藥品特性 · 對於各種工業藥品及瓦斯亦不會腐蝕，石油、酒精等溶劑也不受影響。
6. 不損傷接合軸面。
7. 壽命極長
8. 軸承輕又薄（壁厚 1 ~ 3mm ）不佔空間 · 可使設計小型輕量化。
9. 運轉時安靜無噪音
10. 免保養（無需給油）

與滾珠軸承之差異

1. 因無刮傷問題 · 所以可用於高負荷、斷續運轉、搖擺運轉之部位。
2. 可用在軸向滑動（ slide ）部位。
3. 小型輕量化設計 · 不佔空間。
4. 價格低廉 · 現貨供應。
5. 對衝擊腐蝕可發揮超強的韌性 · 且耐震動。

與粉未治金的差異

1. 容許面壓大 · 耐衝擊。
2. 在粉末治金無法承受之境界潤滑狀態下 · 如高負荷、低速、搖擺、斷續運轉 · 更在高溫下之 +278℃ 或低溫下之 -190℃ 也可使用。
3. 各種液體、氣體或真空中也可使用。
4. 備有各種標準品庫存，交貨迅速。

負荷能力

通用型自潤軸承具有高負荷性能，即使在低速運轉時可耐 1200 kg/cm ²，在負重變動大的極端苛酷條件下使用也可耐 130 kg/cm²。 ·

自潤襯套的檢驗法

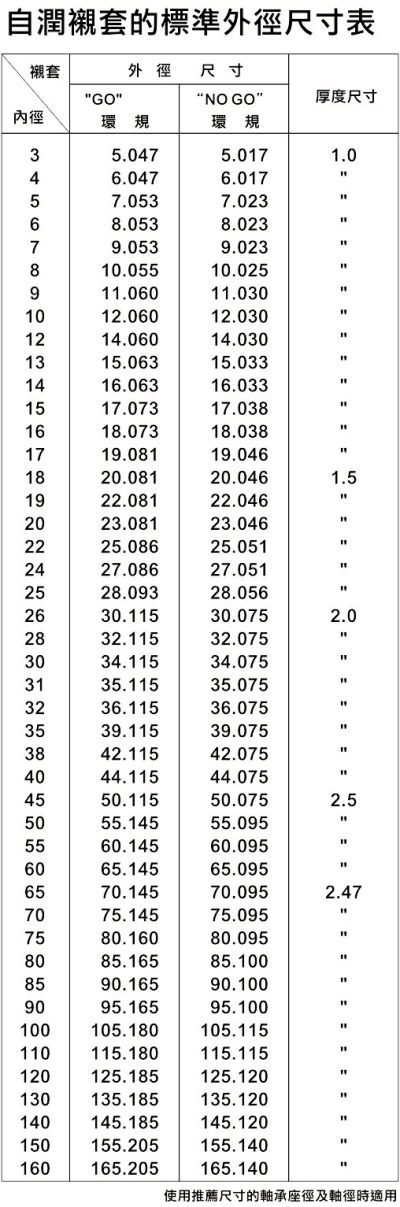

襯套外徑厚度的檢查是依照下列的方法檢驗。

1. 外徑檢查以環規方式（ ”GO” ”NO GO” 環規方式）檢驗。
   1. 不進入 ”NO Go”環規之檢查
   2. 通過”GO ”環規之檢查
   本公司為實測外徑扭矩緊度，以扭矩緊度測定器來測定。
2. 襯套內徑尺寸的檢查方式
3. 將襯套壓人基準孔（ H7 中間值公差）用圓柱塞規檢驗襯套
   1. 塞規的通端為襯套內孔最小尺寸
   2. 塞規的止端為襯套內孔最大尺寸
   （一般捲製成型之襯套內孔精度等級為 H9 )

註）配合緊度可依下列計算式換算。
　　最大緊度=（ " GO ”環規尺寸）一（最小軸承座尺寸）
　　最小緊度=（ " NO GO ”環規尺寸）一（最大軸承座尺寸）
